  • 23.12.2008, 14:32 #1

    Внимание! Помогите с ремонтом магнитофона Маяк 233.

    Ни с того ни с сего перестали работать кнопки управления ЛПМ(Жмешь "воспроизведение" не отвечает, однако ,если приподнять планку с головкой она пристает к магниту. Что это может быть?)

    Заранее благодарю.

  • 23.12.2008, 15:17 #2

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    Не помню точно, но с форсированием напряжения на электромагните что то.
    Там в момент подтяга головок подается повышенное (42 В вроде). Часто кажется электролит сох в этой цепи.
    З.Ы. И П2К отпаивались от часто от ПП

    Андрей

  • 23.12.2008, 15:20 #3

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    А что конкретно надо сделать?, я в электронике не очень. понятно в принципе. но на практике будет трудно.

    Заранее благодарю.

  • 23.12.2008, 19:51 #4

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233. ЦитатаСообщение от Dimaas Посмотреть сообщение А что конкретно надо сделать?, я в электронике не очень. понятно в принципе. но на практике будет трудно. 1.тогда выложите схему
    2. остальные режимы работают?
    З.Ы. без обид, но это как аборт по телефону

    Андрей

  • 23.12.2008, 21:29 #5

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

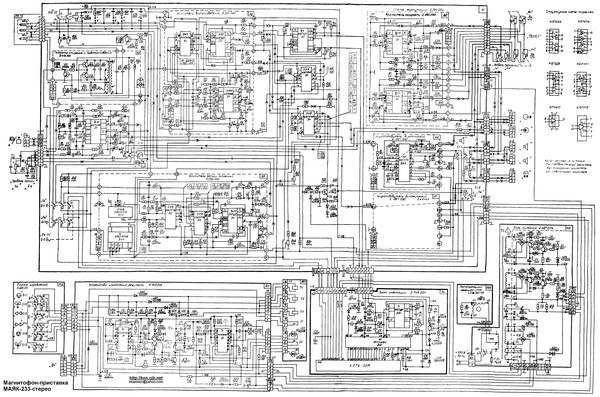

    Вот схема.Другие режимы также не работают.

    Вложения Вложения
    • Тип файла: djvu mg47.djvu (163,2 Кб, Просмотров: 1005)

    Заранее благодарю.

  • 24.12.2008, 07:34 #6

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    Для начала пропаять кнопки, потом проверте все питания, приходящие на плату управления (А11)

    Андрей

  • 24.12.2008, 11:29 #7

    Идея! Re: Помогите с ремонтом магнитофона Маяк 233.

    Спасибо за совет.

    Заранее благодарю.

  • 24.12.2008, 11:36 #8

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    Незачто) Лишь бы помогло!

    Андрей

  • 11.01.2009, 02:39 #9

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    Дурная там схема на микросхемах серии кп , проще его выкинуть , он ничего не стоит!

  • 11.01.2009, 10:34 #10

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    схема форсированного включения электромагнитов собрана на элементах:
    VT-3-ключ который разряжает конденсатор С7 на общий провод если нужно включить магнит (если чинить без приборов(методом "тыка"), то заменить в первую очередь), VT-5, сам формирователь импульса.
    Если магниты не срабатывают во всех режимах, то искать в этом месте или:
    Схема включени не будет работь при неисправности пары фотодиод-VD-2,светодиод VD-1, нужно попрбовать подвигать немного их относительно друг друга
    Вроде было и такое

    Последний раз редактировалось avtar; 11.01.2009 в 10:35. Причина: не точно написал. заменить С7

  • 12.01.2009, 14:23 #11

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233. ЦитатаСообщение от Dimaas Посмотреть сообщение

    Что это может быть?)

    полетел транзистор питающий соленоид подъема каретки - заменить...
  • 06.02.2009, 21:22 #12

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    таже проблема управление 233 маяк.вообще 0,господа обьясните подробнее какие кондёры сохнут по схеме А11. он у меня 1989г в. Заранее благодарен надеюсь не откажите хоть я и делитант самоучка.!!

  • 16.02.2009, 11:38 #13

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    Тоже мне достался Маяк-233. В обоих каналах звук трескучий, с жуткими искажениями, на малой громкости вообще отсутствует, пробивавется только в громких местах фонограммы (утрируя). Через линейный выход всё ок. Это больше на высохшие емкости похоже, или на нарушенные режимы работы транзисторов УМ?
    И второй вопрос. Оцифровывал пару кассет, и на сонограмме заметил наличие постоянного высокочастотного шума, да ещё и с гармониками.При включении встроенного шумоподавления эти полоски исчезают. Картинка со странными шумами прилагается. (на картинке - не сетка, так выглядят мои усиленные шумы ) Каков может быть источник?

    Миниатюры Миниатюры

    Последний раз редактировалось Violar; 16.02.2009 в 12:58.

  • 16.02.2009, 12:32 #14

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233. ЦитатаСообщение от font-62 Посмотреть сообщение

    таже проблема управление 233 маяк.вообще 0,господа обьясните подробнее какие кондёры сохнут по схеме А11. он у меня 1989г в. Заранее благодарен надеюсь не откажите хоть я и делитант самоучка.!!

    Смотри С7 и С12 в плате управления и С1 в блоке питания.
    Добавлено через 2 минуты
    ЦитатаСообщение от Violar Посмотреть сообщение Тоже мне достался Маяк-233. В обоих каналах звук трескучий, с жуткими искажениями, на малой громкости вообще отсутствует, пробивавется только в громких местах фонограммы (утрируя). Через линейный выход всё ок. Это больше на высохшие емкости похоже, или на нарушенные режимы работы транзисторов УМ?
    И второй вопрос. Оцифровывал пару кассет, и на сонограмме заметил наличие постоянного высокочастотного шума, да ещё и с гармониками.При включении встроенного шумоподавления эти полоски исчезают. Картинка со странными шумами прилагается. (на картинке - не сетка, так выглядят мои усиленные шумы ) В УМ там 174ун7.Может и они уже дохлые.

    Последний раз редактировалось Alemoke; 16.02.2009 в 12:32. Причина: Добавлено сообщение

    Небо голубое, вода мокрая, жизнь г...но.(с)

  • 16.02.2009, 13:42 #15

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233. ЦитатаСообщение от Violar Посмотреть сообщение

    или на нарушенные режимы работы транзисторов УМ?

    Мощник не в порядке, надо искать причину или кремний сгнил или электролиты прохудились...
    ЦитатаСообщение от Violar Посмотреть сообщение

    Оцифровывал пару кассет

    А другое звуковое оборудование при использовании этого же тракта оцифровки тоже помехи ловит или нет?
    ЦитатаСообщение от Violar Посмотреть сообщение

    При включении встроенного шумоподавления эти полоски исчезают

    Возможно микросхемы шумодава гнилые...
    Скачайте здесь инструкцию по ремонту и будет вам щастье - http://www.zvuk.kiev.ua/radioappar.html
  • 17.02.2009, 04:05 #16

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233. ЦитатаСообщение от LOKER Посмотреть сообщение


    А другое звуковое оборудование при использовании этого же тракта оцифровки тоже помехи ловит или нет?

    Нет. Но причину почти отыскал - если пошевелить колодки идущие от блока питания, то сии помехи меняют свою интенсивность, значит дело в БП. Насчёт шумодава я как раз имел ввиду, что его работа меня устраивает. За ссылку спасибо, поизучаю.
  • 17.02.2009, 15:05 #17

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    Пофиксил найденые изначально проблемы. Но тут попробовал произвести запись... Послушайте, пожалуйста, прилагаемый файл. Все напряжения в норме (+/- 1 вольт), правда в УЗ не хватало одной К547КП1В и некоторых перемычек. (видать предыдущий владелец уже начал пускать на запчасти). Недостающие элементы допаял по схеме, но на работосособность записи это не повлияло. Думаю, полетел операционник усилителя записи. Удостовериться правда нечем.. Возможно ли заменить К157УД2 на К157УЛ1А? простите вечного новичка-самоучку

    Вложения Вложения
    • Тип файла: mp3 NEW1.mp3 (403,8 Кб, Просмотров: 335)
  • 17.02.2009, 17:06 #18

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    УД на УЛ нельзя заменять.
    В файле перегрузка.

  • 18.02.2009, 15:44 #19

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233.

    Оказалось, повредилсь обмотка индуктивности в ГСП, и просто отсутствовало подмагничивание.
    Владельцы 233-го, должна ли работать запись в режиме FeCr? В Cr, в Fe пишет, а в FeCr звук раза в 4 тише, почти не слышен.

  • 18.02.2009, 16:00 #20

    По умолчанию Re: Помогите с ремонтом магнитофона Маяк 233. ЦитатаСообщение от Violar Посмотреть сообщение

    должна ли работать запись в режиме FeCr

    должна, на соответствующей ленте конечно...
    ЦитатаСообщение от Violar Посмотреть сообщение

    а в FeCr звук раза в 4 тише, почти не слышен.

    подмаг разный для этих типов лент, гляньте в инструкции по ремонту как отличаются режимы записи для этих лент...
