Может кто-то, читающий эту статью, и подумал, что здесь я расскажу, как приделать к сидюшнику батарейки и таскать везде с собой. Нет, это неэстетично и трудноосуществимо, так как любой компьютерный сидюшник собственно и создавался, как стационарное устройство и потребляет он 1..2 ампера, что для пальчиковых батареек - верная смерть через минут пять...



Ну, это понятно, я просто задаюсь темой установки вашего устаревшего, но умеющего читать музыкальные диски сидирома в машину или в домашний аудиокомплекс, если там нет CD-проигрывателя. Сразу скажу, если кто не знает, что этот самый сидиром может с успехом крутить муз. диски, если к нему всего лишь подвести нужное ему питание. То есть минимум проводов, воткнутых в него сзади - это провода питания: +12В, +5В, и минусовой, он же "земля". Короче говоря, вам понадобится вот такая штука:

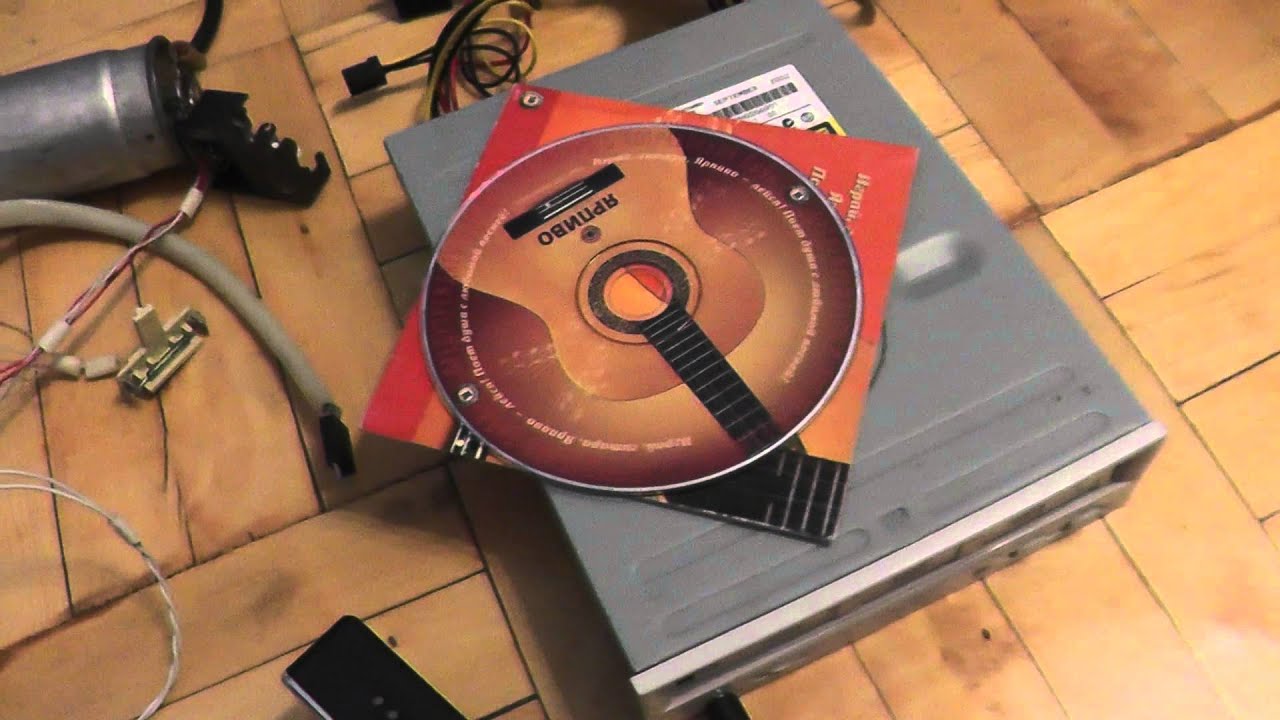

CD-плеер из CD-ROM'а.
Это есть MOLEX-разъём типа "мама" (то есть с дырочками, а не штырьками). Его можно найти в своём компухтере и отрезать оттуда. Только вы потом новое устройство не подключите, но это ж мелочи - тут ведь такое дело! В образовательных целях можно подключить этот ваш старый как мир сидюк к одному этому разъёму и убедиться, что он работает и так - кормушка из него выдвигается, а если диск вставить, то он и крутить его будет. Вощщем и так понятно, что всё, что нужно сидюку для чтения музыки - это ПИТАНИЕ. Шлейф такой широкий, что обычно ещё к нему подключается, нужен для связи с компьютером, а вот ещё сзади у него есть небольшой четырёхконтактный разъёмчик - это аудиокабель, или линейный выход. Для него тоже желательно подыскать штеккер, так как оттуда мы и будем снимать аудиосигнал.

Ну, переходим к практике. Что нужно сделать? Нужно сделать стабилизатор напряжения на +12 и +5 вольт. Если мы устанавливаем сидиром в машине, то здесь всё просто. 12 вольт - напряжение в бортовой сети машины, но оно в принципе может время от времени повышаться на пару вольт. Тут следовало бы, конечно, ставить стабилизатор, чтобы защитить наш бедный сидиром от возгорания. Тут уж сами решайте, хотя я тестировал один китайский noname сидюк на собранном мной сетевом блоке питания и он был работоспособен при напряжении от 11 до 16 вольт. А вот с пятью вольтами можно разобраться просто - покупается импортная микросхемка-стабилизатор на 5В по имени "7805". Подключаем её по такой схеме:




микросхемка обеспечивает напряжение +5В на выходе (красный провод). Это был автомобильный вариант, а если вы захотите встроить сидюк, скажем, в бабушкин граммофон, то придётся собрать кое-какой блок питания. Этот блок должен обеспечивать, так сказать, at least +12V и +5V при токе до 1 ампера. Минимальный набор деталей - понижающий сетевой трансформатор с минимальным напряжением на выходе - 12-14 вольт переменнного тока. В таком случае схемка будет почти такая же, как и в автомобильном варианте, только мы ещё прицепим трансформатор, диодный мостик и конденсаторы. Будет примерно так:




Только необходимо найти трансформатор, такой, чтобы напряжение под нагрузкой в 1..1,5 ампера не опускалось ниже 9 вольт. Диоды тоже надо найти помощнее, я ставил диоды Д215, чтобы на них терялось минимальное напряжение.

Вот в принципе и всё, подрубайте линейный выход сидюка в линейный вход граммофона, ставьте диск и наслаждайтесь!
